信捷PLC XC3系列 Time: 2013-09-25 10:37:04 Click:1821 Author: Origin:河南伟创电气设备有限公司
| 品 牌： |
信捷 |
| 产品介绍： |
产品特点
点数：28点输入,20点输出
输入类型：NPN、PNP
输出类型：继电器、晶体管、继电器晶体管混合输出
电源类型：AC220V、DC24V电源
可外接扩展模块和BD板
可带时钟并对数据进行掉电保持
支持基本的逻辑控制和数据运算
支持高速计数、脉冲输出、外部中断、C语言编辑功能块、I/O点的自由切换、自由格式通讯、MODBUS通讯等功能
一般规格
|
项目 |
规格 |
|
绝缘电压 |
DC 500V 2MΩ以上 |
|
抗噪声 |
1000V 1uS 脉冲1分钟 |
|
环境温度 |
0℃~60℃ |
|
环境湿度 |
5%~95% |
|
通讯口1 |
RS-232，连接上位机、人机界面编程或调试 |
|
通讯口2 |
RS-232/RS-485，联网或连接智能仪表、变频器等 |
|
通讯口3 |
BD板扩展通讯口RS-232/RS-485 |
|
安装 |
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |
|
接地 |
第三种接地（不可与强电系统公共接地） |
性能规格
|
项目 |
规格 |
|
程序执行方式 |
循环扫描方式、定时扫描方式 |
|
编程方式 |
指令、梯形图并用 |
|
处理速度 |
0.5us |
|
停电保持 |
使用FlashROM及锂电池 |
|
用户程序容量 |
128K |
|
I/O点数 |
输入28点，输出20点 |
|
输出形式 |
继电器、晶体管、混合输出 |
|
供电电源 |
AC220V、DC24V |
|
内部线圈点数(M) |
8512点 |
|
定时器（T） |
点数 |
640点 |
|
规格 |
100mS定时器：设置时间0.1~3276.7秒
10mS定时器：设置时间0.01~327.67秒
1mS定时器：设置时间0.001~32.767秒 |
|
计数器（C） |
点数 |
640点 |
|
规格 |
16位计数器：设置值K0~32767
32位计数器：设置值-2147483648~+2147483647 |
|
数据寄存器（D） |
8512字 |
|
FlashROM寄存器（FD） |
3072字 |
|
高速处理功能 |
高速计数、脉冲输出、外部中断 |
|
定时扫描间隔设置 |
0~99mS |
|
口令保护 |
6位长度ASCII |
|
自诊断功能 |
上电自检、监控定时器、语法检查 |
注：型号后加“-S”表示内置时钟和RS

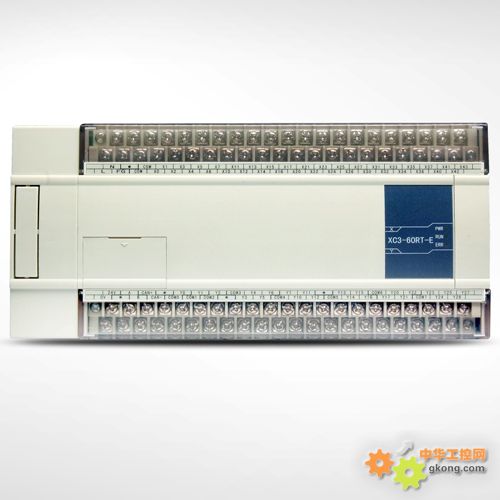

产品外观及尺寸（单位：mm）
-485通讯口
|
